可控硅(Silicon Controlled Rectifier) 简称SCR，是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。

$

可控硅的作用：

可控硅的作用之一就是可控整流，这也是可控硅最基本也最重要的作用。大家所熟知的二极管整流电路只可完成整流的功能，并没有实现可控，而一旦把二极管换做可控硅，便构成了一个可控整流电路。在一个最基本的单相半波可控整流电路中，当正弦交流电压处于正半周时，只有在控制极外加触发脉冲时，可控硅才被触发导通，负载上才会有电压输出，因此可以通过改变控制极上触发脉冲到来的时间，来进一步调节负载上输出电压的平均值，达到可控整流的作用。

可控硅的概述与工作原理：

?可控硅是可控硅整流元件的简称（亦称晶闸管），是一种具有三个PN结的四层结构的半导体器件，属于半控的电流控制器件。和其它半导体器件一样，它具有体积小、效率高、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。

晶闸管又叫可控硅(Silicon Controlled Rectifier, SCR)。自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。今天大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极；第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号；可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

普通晶闸管最基本的用途就是可控整流。大家熟悉的二极管整流电路属于不可控整流电路。如果把二极管换成晶闸管，就可以构成可控整流电路、逆变、电机调速、电机励磁、无触点开关及自功控制等方面。现在我画一个最简单的单相半波可控整流电路；在正弦交流电压U2的正半周期间，如果VS的控制极没有输入触发脉冲Ug，VS仍然不能导通，只有在U2处于正半周，在控制极外加触发脉冲Ug时，晶闸管被触发导通。现在，画出它的波形图；及可以看到，只有在触发脉冲Ug到来时，负载RL上才有电压UL输出(波形图上阴影部分)。Ug到来得早，晶闸管导通的时间就早；Ug到来得晚，晶闸管导通的时间就晚。通过改变控制极上触发脉冲Ug到来的时间，就可以调节负载上输出电压的平均值UL(阴影部分的面积大小)。在电工技术中，常把交流电的半个周期定为180°，称为电角度。这样，在U2的每个正半周，从零值开始到触发脉冲到来瞬间所经历的电角度称为控制角α；在每个正半周内晶闸管导通的电角度叫导通角θ。很明显，α和θ都是用来表示晶闸管在承受正向电压的半个周期的导通或阻断范围的。通过改变控制角α或导通角θ，改变负载上脉冲直流电压的平均值UL，实现了可控整流

可控硅又叫晶闸管，是一种半导体功率控制器件，符号和外形以及等效电路上常见，多用于可控整流、逆变、调压等电路电路，也可以作无触点开关使用。顾甸m议，单向可控硅是一种可控制的单向整流管，它有三个引脚，分别是引脚，他别是门极G,阳极A ,阴极K。而只有在门极获得一个正向电压的同时阳极和阴极正赂偏置时，A/K/之间才会导通，可控硅导通之后即便门极上正向电压撤走，可控硅还会继续导通。而只有当阳极A和阴极K之间正向偏置电夺消失或阳极A电流降至某一值时才会截止。

可控硅具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。 整流桥就是将整流管封在一个壳内了.分全桥和半桥.全桥是将连接好的桥式整流电路的四个二极管封在一起.半桥是将两个二极管桥式整流的一半封在一起,用两个半桥可组成一个桥式整流电路,一个半桥也可以组成变压器带中心抽头的全波整流电路。

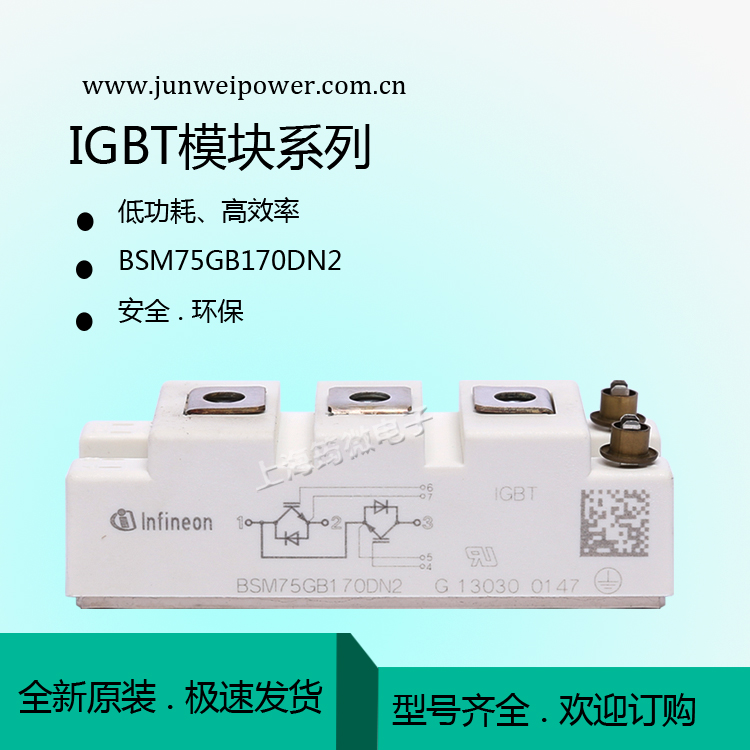

可控硅和IGBT性能不同的，

IGBT:绝缘栅双极型晶体管（Insulated Gate Bipolar Transistor）是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。GTR饱和压降低，载流密度大，但驱动电流较大;MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。

可控硅：可控硅又叫晶闸管，是晶体闸流管(Thyristor)的简称，俗称可控硅，它是一种大功率开关型半导体器件，在电路中用文字符号为“V”、“VT”表示（旧标准中用字母“SCR”表示）

可控硅：

分为单向可控硅与双向可控硅。常见的是单向可控硅。

电流触发（脉冲）。关断条件：阳极与阴极电流小于“维持电流”或阳极与阴极间加反向电压。

只能用于通、断（开/关）控制。开关频率低。下图是单向可控硅等效原理（等效为两个三极管）：

1.双向可控硅:双向可控硅是一种硅可控整流器件,也称作双向晶闸管。这种器件在电路中能够实现交流电的无触点控制,以小电流控制大电流,具有无火花、动作快、寿命长、可靠性高以及简化电路结构等优点。

2.双向可控硅除了其中一个电极G仍叫做控制极外,另外两个电极通常却不再叫做阳极和阴极,而统称为主电极Tl和T2。它的符号也和普通可控...

3.用“TRIAC”来表示的。双向可控硅的规格、型号、外形以及电极引脚排列依生产厂家不同而有...

晶闸管，指的是晶体闸流管，又称为可控硅整流器或者可控硅。其始创于美国后来逐渐推广使用。

结构：晶闸管由PNPN四层半导体构成，由阳极，阴极和控制极组成。

特点：晶闸管可以在高电压大电流的环境下运行，其在运行过程中可以调控，具有硅整流器件的特性。

应用：晶闸管被广泛的运用于控制电流，调节电压以及电子开关、逆变变频等带电路中。

工作原理：晶闸管在工作过程中，它的阳极（A）和阴极（K）与电源和负载连接，组成晶闸管的主电路，晶闸管的门极G和阴极K与控制晶闸管的装置连接，组成晶闸管的控制电路。当晶闸管承受正向阳极电压时，为使晶闸管导通，必须使承受反向电压的PN结J2失去阻挡作用。图2中每个晶体管的集电极电流同时就是另一个晶体管的基极电流。因此，两个互相复合的晶体管电路，当有足够的门极电流Ig流入时，就会形成强烈的正反馈，造成两晶体管饱和导通，晶体管饱和导通。

晶闸管，指的是晶体闸流管，又称为可控硅整流器或者可控硅。其始创于美国后来逐渐推广使用。

结构：晶闸管由PNPN四层半导体构成，由阳极，阴极和控制极组成。

特点：晶闸管可以在高电压大电流的环境下运行，其在运行过程中可以调控，具有硅整流器件的特性。

应用：晶闸管被广泛的运用于控制电流，调节电压以及电子开关、逆变变频等带电路中。

工作原理：晶闸管在工作过程中，它的阳极（A）和阴极（K）与电源和负载连接，组成晶闸管的主电路，晶闸管的门极G和阴极K与控制晶闸管的装置连接，组成晶闸管的控制电路。当晶闸管承受正向阳极电压时，为使晶闸管导通，必须使承受反向电压的PN结J2失去阻挡作用。图2中每个晶体管的集电极电流同时就是另一个晶体管的基极电流。因此，两个互相复合的晶体管电路，当有足够的门极电流Ig流入时，就会形成强烈的正反馈，造成两晶体管饱和导通，晶体管饱和导通。

可控硅(Silicon Controlled Rectifier) 简称SCR，是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。
